车规级与工业级IGBT温湿度条件对比及合明科技IGBT清洗剂介绍

车规级IGBT模块与工业级IGBT在工作环境温湿度条件上的差异，直接反映了它们在设计、材料、测试标准和可靠性要求上的根本不同。

总的来说，车规级IGBT的要求远比工业级严苛，因为它需要应对更恶劣、更动态、更不可预测的环境。

下面我们从温度和湿度两个方面进行详细对比：

一、工作温度对比

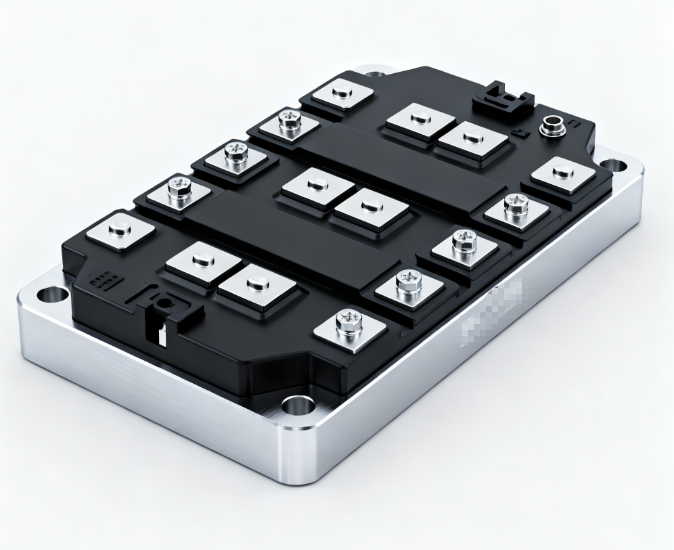

1. 车规级IGBT模块

• 环境温度范围：

• 低温： 北极、高寒地区冷启动，温度可能低于-30°C。IGBT模块必须在如此低温下正常启动和工作。

• 高温： 发动机舱或靠近电机、减速器的位置，环境温度可长期高于105°C。阳光暴晒下，封闭空间内的温度也能轻松超过85°C。

• 通常要求：-40°C 到 +125°C（有时甚至要求到 140°C 或 150°C）。

• 原因： 汽车需要在全球各种极端气候下正常工作。

• 结温范围：

• 最高结温通常为 150°C， 而新一代产品正向 175°C 的目标发展。

• 原因： 汽车空间紧凑，散热条件有限。在急加速、爬坡等工况下，IGBT会产生大量热量，导致芯片温度急剧升高。高结温能力意味着模块能承受更极端的热冲击。

• 温度循环/冲击：

• 要求极高。汽车在运行中，功率频繁变化，导致IGBT芯片温度剧烈波动（例如，从50°C到110°C的循环每分钟可能发生多次）。这种“热疲劳”是模块失效的主要原因之一。

2. 工业级IGBT模块

• 环境温度范围：

• 通常要求：-20°C 或 -40°C 到 +85°C。 部分高可靠性工业应用可能要求到105°C，但125°C是很少见的。

• 原因： 工业环境（如变频器柜、电机驱动柜）通常安装在室内或受控的环境中，环境温度波动相对较小。虽然工厂车间夏天可能很热，但很少达到发动机舱内的高温。

• 结温范围：

• 最高结温通常为 150°C。 但由于环境温度较低，实际工作时很少需要运行在如此极限的结温下。

• 温度循环/冲击：

• 要求相对较低。工业设备的功率变化通常没有电动汽车那么频繁和剧烈，温度变化相对平缓。

温度小结： 车规级不仅要求更宽的工作温度范围（尤其是上限），还对温度的剧烈、快速变化（热循环）有极其苛刻的要求。

二、工作湿度对比

湿度的影响往往与温度结合，共同引发失效，例如冷凝、腐蚀和离子迁移。

1. 车规级IGBT模块

• 要求： 必须能够承受 高湿、冷凝 环境。

• 测试标准： 通常要求通过 85°C/85%RH（温度85摄氏度，相对湿度85%）的高温高湿反偏测试，持续时间长达数百甚至上千小时。

• 原因：

• 冷凝： 车辆在寒冷天气进入温暖车库，或在雨天运行后停车，都可能在外壳或模块内部产生冷凝水。冷凝水是致命的，会导致电路短路和腐蚀。

• 腐蚀： 高湿环境加上车辆可能接触到的盐雾（冬季撒盐融雪、沿海地区），会加速金属引线和焊点的电化学腐蚀。

• 封装可靠性： 湿气会渗透进模块封装内部，在高温时汽化产生压力，可能导致封装开裂（“爆米花”效应）。

2. 工业级IGBT模块

• 要求： 主要针对防凝露环境，对冷凝的耐受性要求较低。

• 测试标准： 湿度测试要求通常低于车规级，例如进行 60°C/93%RH 或类似的测试，时长和严苛程度不及车规。

• 原因： 工业控制柜通常安装在相对干燥的室内，即使环境湿度高，也会通过机柜通风、空调或加热器等方式进行控制，有效防止冷凝的发生。

湿度小结： 车规级对湿度的要求核心在于 “抗冷凝”和“抗腐蚀”，而工业级更侧重于在非冷凝的稳定湿度环境下工作。

总结对比表格

背后的根本原因

这些环境条件的差异源于最终产品的使用场景：

• 汽车： 是一个在户外、全天候、全球范围移动的产品，面临振动、冲击、冷热交替、风雨冰雪、盐雾腐蚀等综合性的极端挑战。同时要求极高的可靠性和长寿命（通常15年或20万公里以上），因为直接关系到生命安全。

• 工业设备： 大多处于受控的固定环境中，环境应力相对单一和稳定。其可靠性要求虽然也高，但更多的是针对连续运行无故障的时间，而非应对复杂多变的外部环境。

因此，一个通过了工业级认证的IGBT模块，绝对不能直接用于汽车上。车规级产品在芯片设计、封装材料（如硅凝胶、衬板、焊料）、焊接工艺、测试标准和质量管理体系上都比工业级有着数量级上的提升。
